교차로 알림이
교차로 알림이-지하주차장용
(광센서 Type)
(광센서 Type)
제품사양
| 모델(규격명) | GB-OS-E-04 |
|---|---|
| 품명 | 도로표지병 교차로 알림이-지하주차장용(광센서 Type) |
| 크기 | 280mm x 280mm x H100 |
| 돌출높이 | 도로면 돌출 15mm |
| 방수방진등급 | IP68 |
| 압축강도 | 100 KN |
| 내한성, 내열성 | -20 ~ 65℃ |
설명
아파트, 상업시설, 대형건물 등의 지하주차장의 교차로 구간에서 교차로에 표시등을 매설하고 표시등에 내장된 광센서(차량의 전조등을 감지)가 차량을 검지하여 차량의 접근유무를 운전자 및 보행자에게 시각적으로 주의 및 경고를 주어 사전에 교총사고를 예방하는 능동적이며 지능적인 안전시설입니다.
개념도

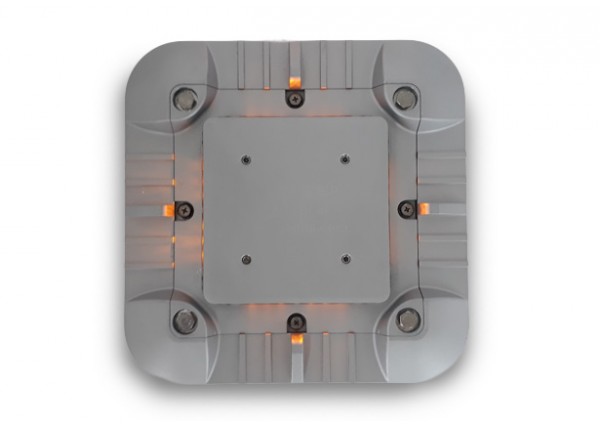

차량이 없을시 황색 LED 점멸

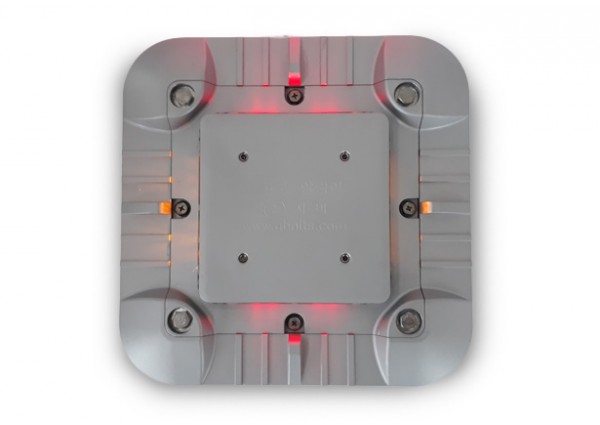

차량이 접근시 적색 LED 점멸
작동원리(설치개요)
- 교차로의 중앙에 LED 램프와 차량검지센서(광센서)를 내장한 표시등을 도로면에 매립하고 상용전력 또는 외장형의 태양전지를 이용한 전원을 공급
- 차량의 진입이 검지되면 표시등의 LED램프의 점멸(색변화)로 차량의 진입을 시각적으로 표시하여 접근차량과 보행자에게 주의와 경각심을 유도
운영방법
표시등에 내장된 광센서로 차량의 검지(차량의 전조등을 감지)
차량이 없을시 황색 LED 점멸
차량의 접근시 적색 LED 점멸
야간 시 차량의 전조등을 표시등에 내장된 광센서가 검지하여 차량의 진입 여부를 판단하고 차량의 검지 시 진입차량의 좌우측(상충방향)으로 적색 LED를 점멸시켜 차량의 진입을 시각적으로 표현.
설치단면도
