교차로 알림이
교차로 알림이-지하주차장용
(레이더 및 광센서 Type)
(레이더 및 광센서 Type)
제품사양
| 모델(규격명) | GB-ORS-E-01 |
|---|---|
| 품명 | 도로표지병 교차로 알림이-지하주차장용(레이더 및 광센서 Type) |
| 크기 | 330mm x 330mm x H59 |
| 돌출높이 | 도로면 돌출 19mm |
| 방수방진등급 | IP68 |
| 압축강도 | 100 KN |
| 내한성, 내열성 | -20 ~ 65℃ |
설명
아파트, 상업시설, 대형건물 등의 지하주차장의 교차로 구간에서 교차로에 표시등을 매설하고 표시등에 내장된 레이더 및 광센서(차량의 전조등을 감지)가 차량 및 보행자를 검지하여 차량 및 보행자의 접근유무를 운전자 및 보행자에게 시각적으로 주의 및 경고를 주어 사전에 교총사고를 예방하는 능동적이며 지능적인 안전시설입니다.
개념도

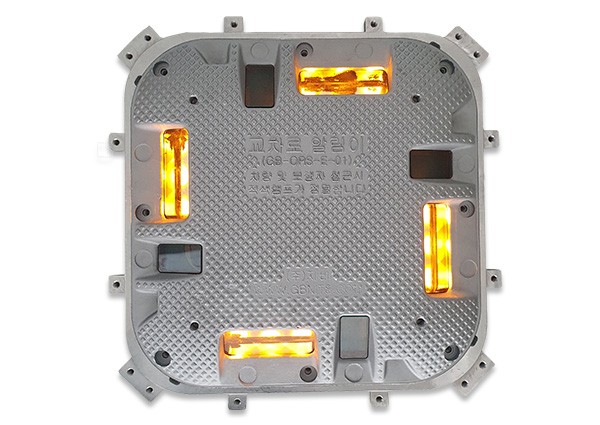

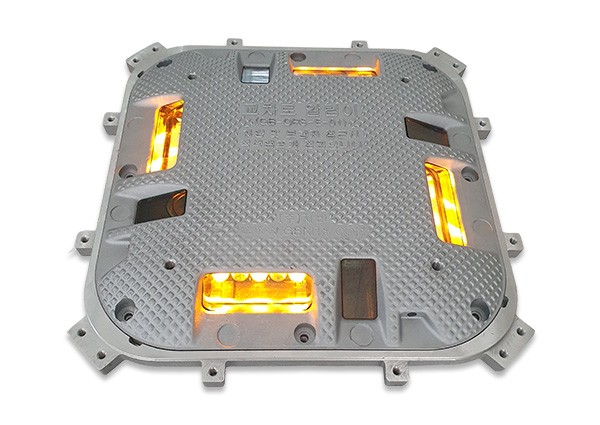

차량이 없을시 황색 LED 점멸

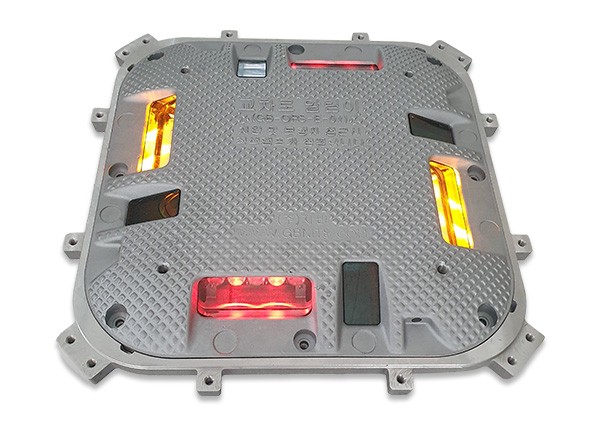

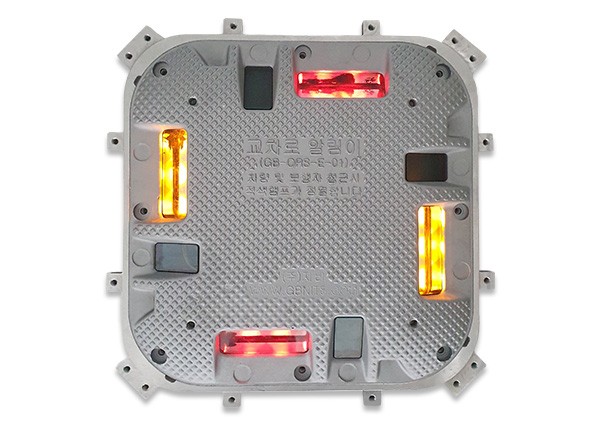

차량이 접근시 적색 LED 점멸
작동원리(설치개요)
- 교차로의 중앙에 LED 램프와 차량검지센서를 내장한 표시등을 도로면에 매립하고 상용 전기를 이용한 전원 공급
- 차량의 진입이 검지되면 표시등의 LED램프의 점멸(색변화)로 차량의 진입을 시각적으로 표시하여 접근차량과 보행자에게 주의와 경각심을 유도
운영방법
표시등에 내장된 레이더 및 광센서(차량의 전조등을 감지)로 차량 및 보행자 검지
차량이 없을시 황색 LED 점멸
차량의 접근시 적색 LED 점멸
표시등에 내장된 차량검지센서가 검지하여 차량 및 보행자의 진입 여부를 판단하고 차량 및 보행자의 검지 시 진입 차량의 좌/우측(상충 방향)으로 적색 LED를 점멸시켜 차량의 진입을 시각적으로 표현.

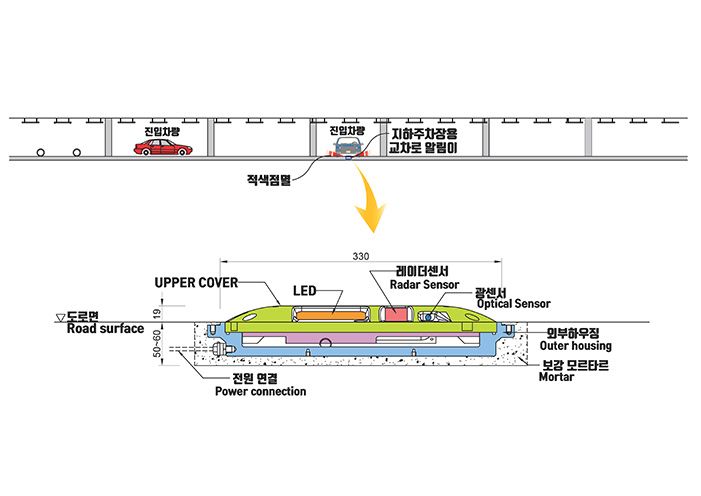

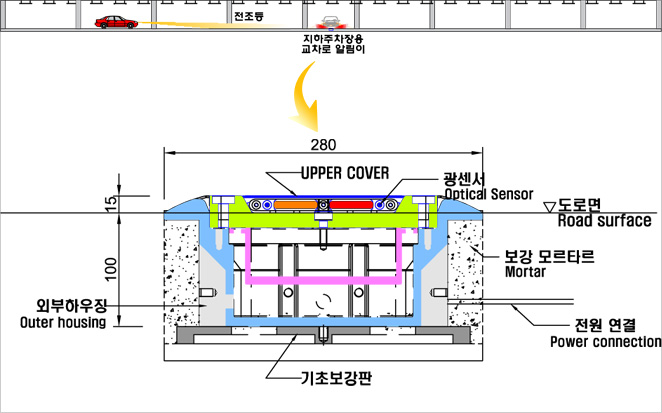

설치단면도
