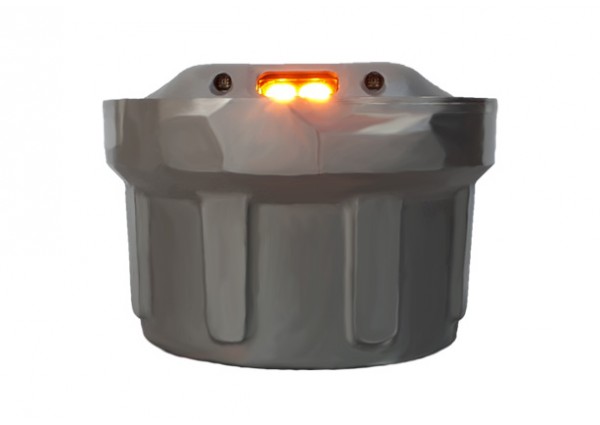

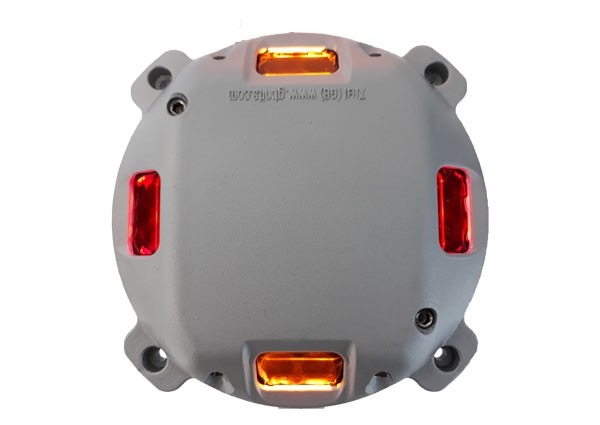

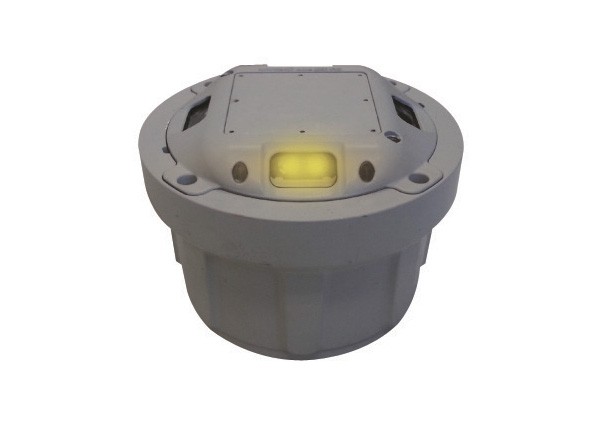

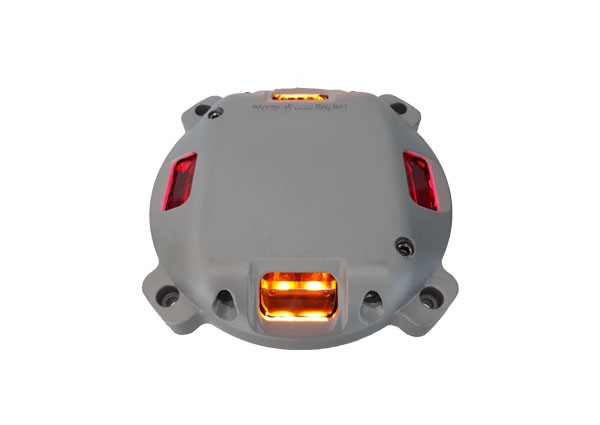

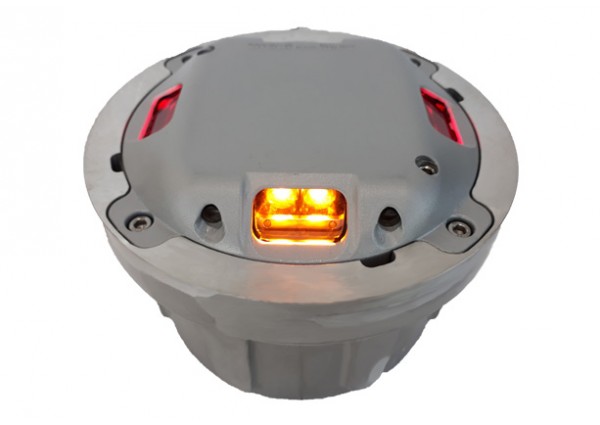

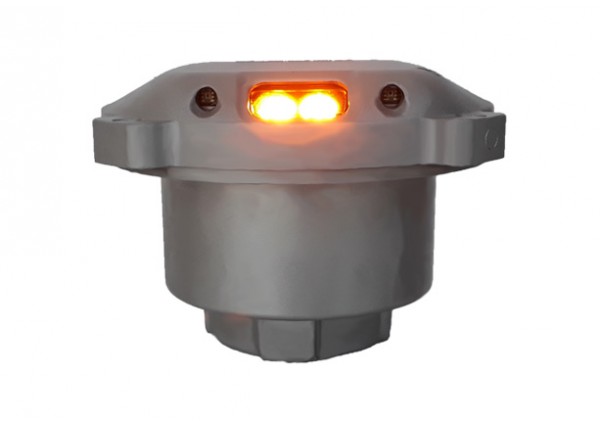

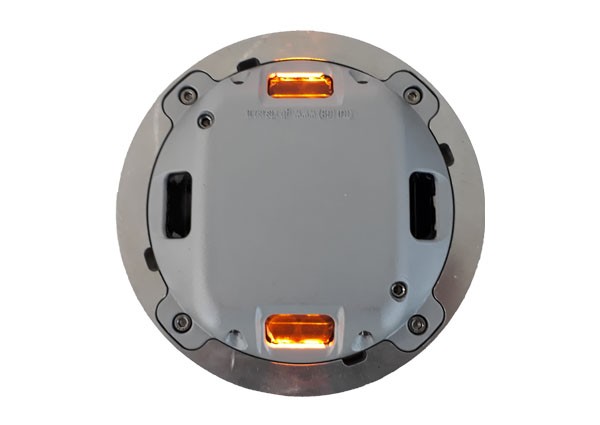

횡단보도 알림이
(경보장치)
제품사양
| 조달물품 분류식별번호 | 46161585 - 22659376 |
|---|---|
| 모델(규격명) | GB-OS-E-03 |
| 품명 | 도로표지병-횡단보도 알림이 |
| 크기 | 외경 D180mm (내경 D150mm) x H108mm |
| 돌출높이 | 도로면 돌출 15mm |
| 방수방진등급 | IP68 |
| 압축강도 | 150 KN |
| 피로도시험 | 휠트랙킹 20,000회 |
| 내한성, 내열성 온도순환 | -20 ~ 65℃ |
※ 광도, 색도, 염수분무, 모래분사 등 총 13개 항목의 시험실시
설명
주택지역, 상업지역, 학교주변, 단지 내 도로, 이면도로와 같은 생활도로 중 비신호의 횡단보도에서 운전자 및 보행자에게 교차로 중앙에 매설된 표시등으로부터 시각적으로 주의 및 경고를 주어 사전에 교통사고를 예방하고, 태양전지를 이용한 전력공급으로 친환경적 시스템입니다. 또한 표시등에 내장된 광센서(야간에 차량의 전조등을 감지)로 차량을 검지하여 차량의 접근유무를 운전자 및 보행자에게 표현하는 능동적이며 지능적인 안전시설입니다.

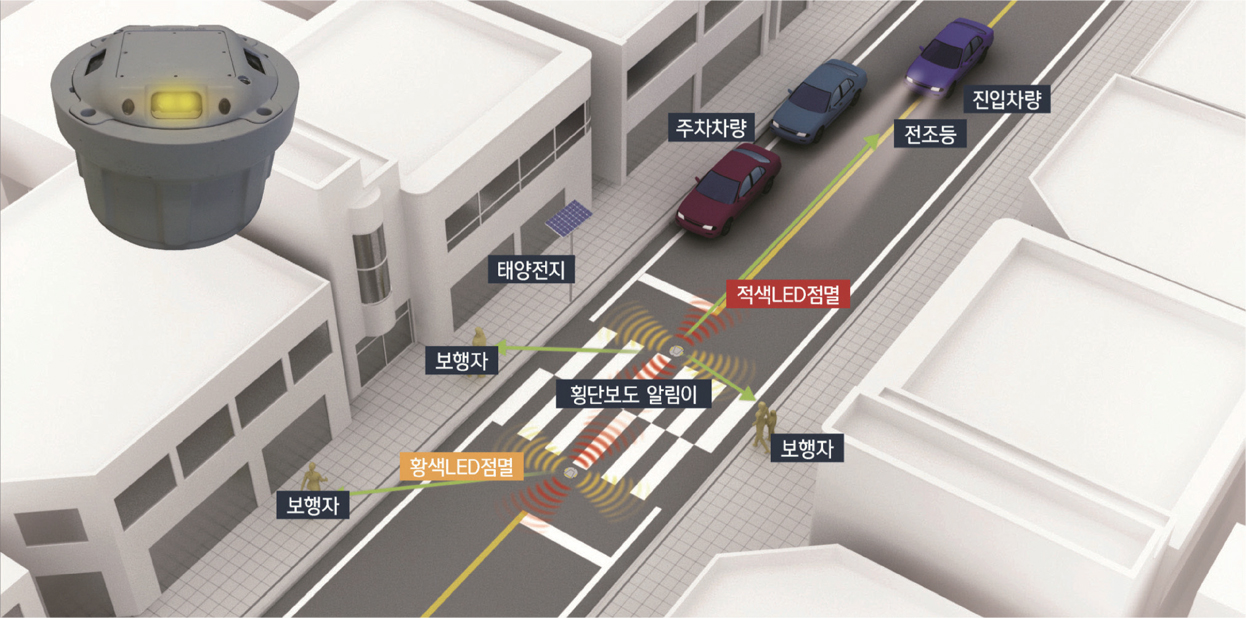

개념도
작동원리(설치개요)
- 횡단보도의 형태에 따라 LED램프와 차량검지센서(광센서)를 내장한 다수의 표시등을 도로면에 매립하고 외장형의 태양전지를 이용한 전원공급(상용전력 인입 가능)
- 차량의 진입이 검지되면 표시등의 LED램프의 점멸(색변화)로 차량의 진입을 시각적으로 표시하여 접근차량과 보행자에게 주의와 경각심을 유도
운영방법
| 주간 | 소등 (태양전지를 이용한 축전) |
|---|---|
| 야간 | 표시등에 내장된 광센서로 차량의 검지 (차량의 전조등을 감지) |
| 차량이 없을시 | ● 적색 LED 점멸 (차량방향, 2회/초) |
| 차량이 접근시 | ● ● 적색 및 황색 LED 점멸 |
| 접근 차량 방향 | ● 적색 LED 점멸 (점멸속도증가, 4회/초) |
| 차량이 접근시 | ● 적색 및 황색 LED 점멸 |

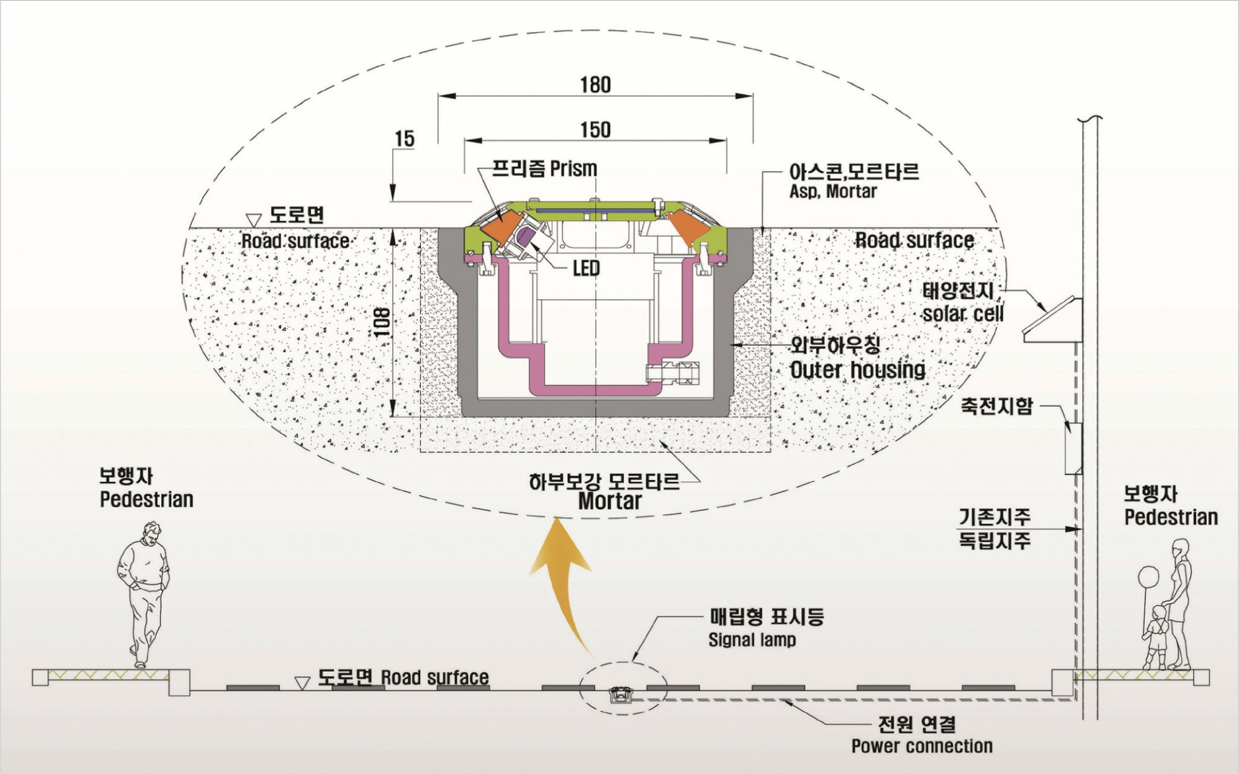

설치단면도

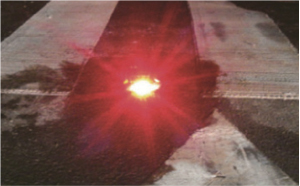

작동사진

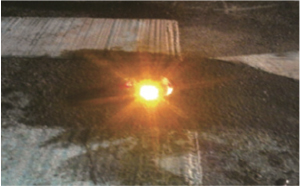

차량 진입 시 차량 방향 적색 LED 점멸

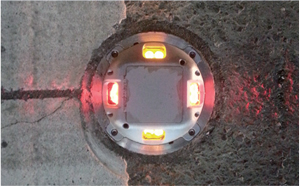

차량 접근 시 황색 및 적색 LED 점멸
보행자 방향 황색 LED 점멸
차량 방향 적색 LED 점멸
적용분야
- 생활도로 중 무신호의 평면 직각교차로 (주거지역, 상업지역, 단지내 도로 등)
- Zone 30 (어린이 보호구역, 생활도로구역, 노인 보호구역)
- 자전거 도로
- 굴곡도로 및 위험도로
